Università degli Studi di Roma "La Sapienza" - Corso di Laurea in Ingegneria Informatica
a.a. 2004-2005

Calcolatori Elettronici II (A-L)

Appello del 16 dicembre settembre 2005

Prima prova (15 punti)

Un'interfaccia IFSUM comprende:

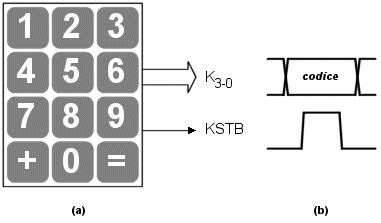

un modulo di tastiera (Fig. 1a) che, alla pressione di un tasto, genera un codice a 4 bit K_3-0 corrispondente al carattere impresso sul tasto e un impulso di validazione KSTB (Fig. 1b);

Fig. 1
un modulo di display a 12 caratteri (Fig. 2a) che accetta in ingresso un codice di posizione DP_3-0 (il carattere più a sinistra ha posizione 0, quello più a destra ha posizione 11), un codice di carattere DD_3-0 e un impulso di validazione DSTB (Fig. 2b); l'attivazione di DSTB produce la visualizzazione del carattere dato nella posizione specificata.

Fig. 2

I codici utilizzati sono i normali codici BCD per i caratteri numerici, più le combinazioni 1010 per il simbolo + e 1011 per il simbolo =; la combinazione 1111 viene inoltre accettata dal display come codice di cancellazione.

L'utente imposta due o più operandi numerici separati dal segno + e conclude l'operazione premendo il tasto =; l'interfaccia IFSUM trasmette le informazioni relative alla CPU PD-32, la quale, oltre a presentare sul display i caratteri quando vengono impostati su tastiera, esegue le operazioni di somma richieste e visualizza il risultato sul display. Se il risultato supera le 12 cifre, vengono presentati 12 simboli +.

Progettare l'hardware per l'interfacciamento dei moduli al bus della CPU e codificare il relativo software di pilotaggio, corredandolo di adeguati commenti.

Seconda prova

1. (5 punti) In un sistema di elaborazione la memoria di massa è utilizzata per il 75% del tempo. Di quanto occorrerà aumentare la velocità di tale unità affinché le prestazioni del sistema aumentino del 60%?

(5 punti) Si voglia implementare l'istruzione MIPS-32 Branch on EQual And Link

beqal $rs, offset

in cui viene testato il registro $rs: se il suo contenuto risulta uguale a zero, il valore corrente del Program Counter viene salvato nel registro $r31 e viene quindi eseguito il branch all'offset specificato, relativamente al Program Counter; altrimenti, l'esecuzione procede in sequenza. Stabilire se e quali varianti all'architettura pipeline della CPU siano necessarie per l'implementazione di tale istruzione, ed evidenziare il flusso dei dati nelle varie fasi della sua esecuzione.

3. (5 punti) Descrivere l'architettura di una cache set-associativa a 2 vie, con capacità di 2 MByte (tag e bit di controllo esclusi) e lunghezza di blocco pari a 8 parole da 32 bit; evidenziare inoltre i vari campi in cui viene suddiviso l'indirizzo applicato alla cache e discutere la loro funzione.
