Università degli Studi di Roma "La Sapienza" - Corso di Laurea in Ingegneria Informatica
a.a. 2001-2002

Calcolatori Elettronici II (A-L)
Sessione estiva - Appello del 9 settembre 2002

Prima prova (15 punti)

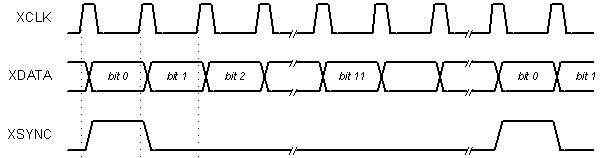

Una CPU PD32 preleva dati a 12 bit da un buffer circolare da 2048 word e li trasmette ad una interfaccia SEROUT, che li serializza su una linea XDATA sincronizzandoli a un clock XCLK, generato internamente all'interfaccia; il bit meno significativo (bit 0) di ciascuna parola da 12 bit viene emesso per primo, ed è identificato da un segnale XSYNC, anch'esso generato da SEROUT:


Le linee XDATA, XCLK, XSYNC vengono poi inviate al mondo esterno.

Progettare l'interfaccia SEROUT e codificare il relativo software di pilotaggio.





Seconda prova

  1. (5 punti) Il carico medio giornaliero di un sistema di elaborazione è ripartito per il 35% sulla CPU, per il 45% sulla memoria e per il 20% sul disco rigido (il carico su altri sottosistemi può essere considerato trascurabile). In vista di un possibile upgrade del sistema, sono disponibili le seguenti opzioni:

    Opzione
    n.    		 Sottosistema
    sostituito    		 Accelerazione
    del sottosistema    		 Costo della
    sostituzione
    (in euro)
    1 CPU 25% 550
    2 Memoria 15% 200
    3 Disco rigido 20% 150

Quale delle suddette opzioni è da preferire, e per quali ragioni?

  1. (5 punti) Si voglia estendere il set di istruzioni della CPU MIPS con l'istruzione Jump Indirect in formato I:

jm offset($rs)      ; PC ¬ Memory[offset+(rs)]

Discutere le varianti all'architettura multiciclo della CPU necessarie per l'implementazione di tale istruzione, e determinarne il diagramma degli stati per il controllo dell'esecuzione.

  1. (5 punti) Discutere i vantaggi e gli svantaggi derivanti dall'introduzione di un secondo livello di cache.
